Zasilacz dla sterowników silników krokowych (frezarkowy)

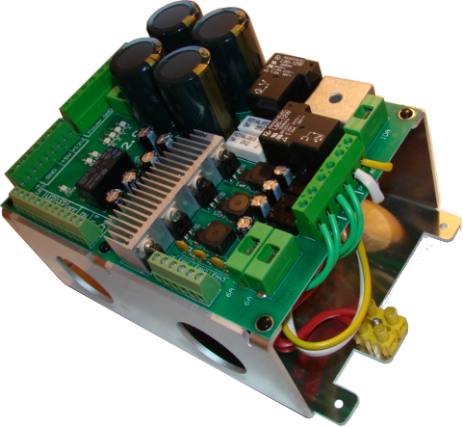

zasilacz do sterownika silników krokowych
Zasilacz konstruowany był z myślą o produkowanych przez nas frezarkach numerycznych. Zawiera elementy ułatwiające integrację ze sterowaniem maszyn CNC.
zasilacz posiada 4 wyjścia mocy dla sterowników napiecia w zależności od potrzeb  50 - 95V
zabezpieczone bezpiecznikami topikowymi zwłocznymi 4x 10A
Moc transformatora toroidalnego w zależności od wymagań 100VA - 350VA

W zasilacz wbudowane są pomocnicze zasilacze impulsowe dające napięcia:
napięcie pomocnicze 12V/1,5A  (prąd max. chwilowy 3A)
napięcie pomocnicze 5V/1,5A      (prąd max. chwilowy 3A)
napięcie odseparowane 12V/1,5A     (prąd max. chwilowy 3A)
wszystkie  napięcia pomocnicze z zabezpieczeniem przeciwzwarciowym,

Dodatkowo zasilacz  z 3 wyjściami dla wiatraków chłodzących dla systemu sterowania  zabezpieczone poliswitchami. W przypadku awarii  jednego z wiatraków pozostałe pracują..

Układ mocy posiada łagodne ładowanie  elektrolitów i układ rozładowania kondensatorów w ciągu 10sek.
Dzięki takiemu rozwiązaniu ograniczone są udary prądowe przy włączaniu zasilania. Wpływa to na trwałość kondensatorów elektrolitycznych w układzie mocy. Szybkie rozładowanie po wyłaczeniu zasilania pozwala skutecznie pozbyć się dużego ładunku zgromadzonego w kondensatorach.

Przekażnik pomocniczy (kontrola załączenia  i stopu) dedykowany jest jako sygnalizacja stanu zasilacza dla systemu sterowania maszyną.

zasilacz wyposażony jest w układ włacz/ wyłącz i ew. stop awaryjny.
wystarczy podłączyć odpowiednie włączniki jak również kontrolki
wymiary  zasilacza dł.220 szer.145 wys.130
rozstaw otworów mocujących 205 x 115 mm. (  4xM4)

Zasilacz wystarczy do zasilania:
max. 6 szt. DMD560  trafo dla napięcia wyjściowego 51-52V
max. 4 szt. DMD560  trafo dla napięcia wyjściowego 51-52V
max. 4 szt. DMD88100  trafo dla napięcia wyjściowego 51-90V

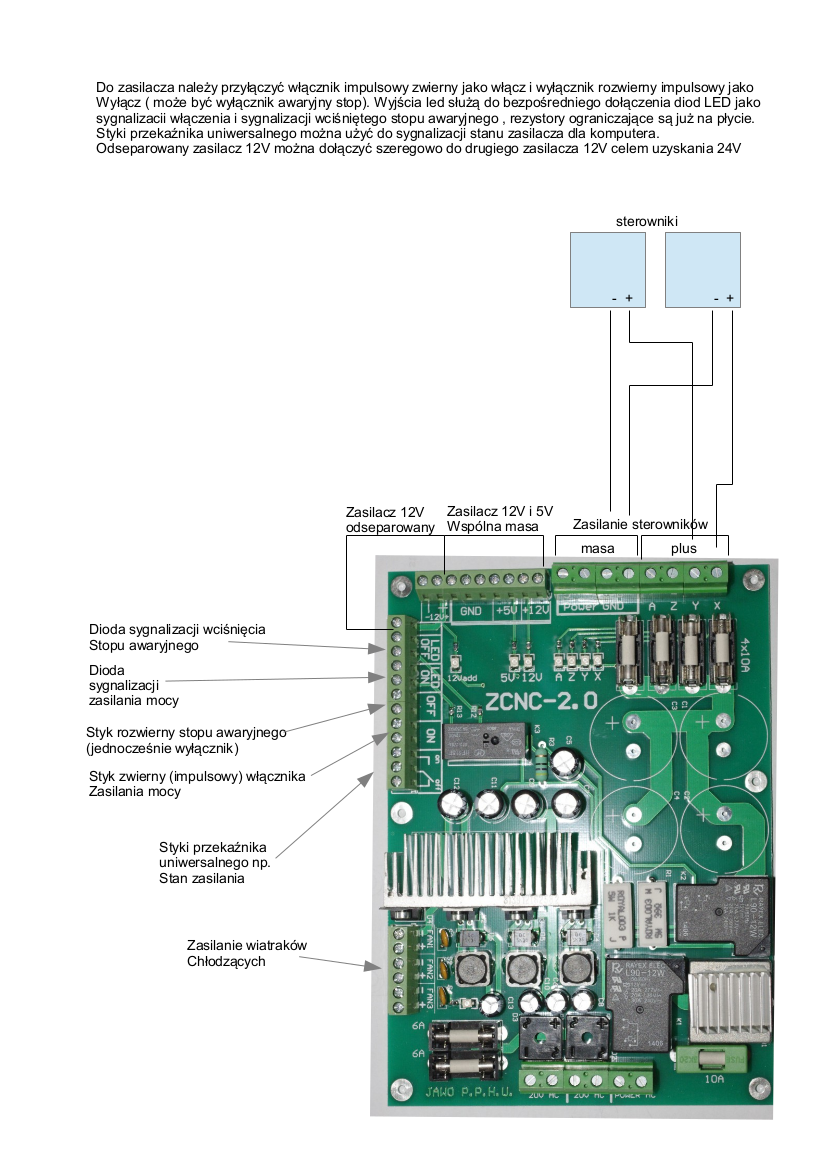

Poniżej opis funkcjonalny zacisków na płycie zasilacza
z sugerowanym przeznaczeniem
opis podłączenia zasilacza
