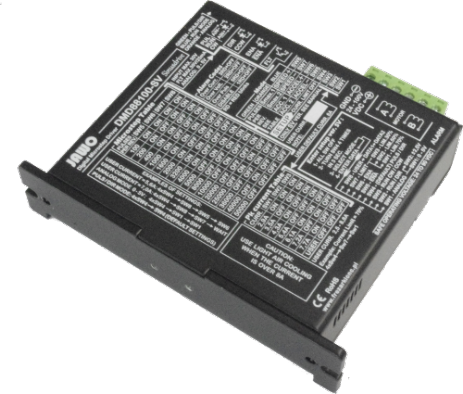

Sterownik silnika krokowego DMD88100-SV
profesjonalny sterownik silnika krokowego
sterownik silnika krokowego
DMD88100-SV to  nowoczesny, silny, atrakcyjny cenowo sterownik.
Przeznaczony jest do sterowania dwufazowych silników krokowych z uzwojeniem bipolarnym 8 lub 4 przewodowym. Możliwe jest też sterowanie silników 6 - cio
przewodowych. Należy skonfigurować wtedy podłączenie uzwojeń silnika w sposób bipolarny.

Jest to w obecnej chwili najmocniejszy z rodziny sterowników produkowanych obecnie przez firmę JAWO. Jego parametry prądowe wystarczają do współpracy z silnikami krokowymi o momencie trzymania do 30 Nm.

DMD88100-SV przeznaczony jest do stosowania w profesjonalnych maszynach numerycznych jak frezarki, tokarki, podajniki automatyczne, transportery itp.
Z racji zastosowanych kluczowych elementów o wytrzymałości znacznie większej
od wymagań, uzyskano wysoki stopień niezawodności tych sterowników.

Zastosowanie najnowszych elementów półprzewodnikowych pozwoliło zamknąć sterownik w niewielkiej obudowie pozbawionej radiatora. Naturalna konwekcja powietrza wystarcza do chłodzenia tego sterownika przy nastawach do 7A.
Powyżej tej wartości wskazane jest stosowanie niewielkiego chłodzenia wymuszonego. Dla przykładu: na 4 sterowniki pracujące z prądem maksymalnym
wystarczy jeden wiatrak fi 80 zasilany 2/3 napięcia znamionowego.


W sterowniku zaimplementowane są bloki funkcjonalne :
- łagodny start, po włączeniu zasilnia brak "kopnięcia" silnika
- interpolacja międzykrokowa, brak rezonansów, duża płynność pracy
- automatyczne dopasowanie wejść dla napięć do 30V
- śledzący algorytm sterujący zależny od obrotów i obciążenia
- w pełni cyfrowe sterowanie, arytmetyka 32 bitowa
- generator wewnętrzny umożliwia samodzielną pracę z nastawianymi obrotami
- nastawy generatora przechowywane w pamięci nieulotnej sterownika
- wejście analogowe dla regulacji prędkości obrotowej
- system zabezpieczeń przeciwzwarciowych
- programowane nastawy prądu z rozdzielczością 0,1A
- prąd bezczynności programowany w 3 poziomach
- możliwość zmiany polaryzacji wejścia ENA
- wejścia i wyjścia zrealizowane są na listwach rozłącznych
- mocowanie na szynę TH35 (opcja)

bardziej szczegółowy opis wymienionych funkcji tutaj

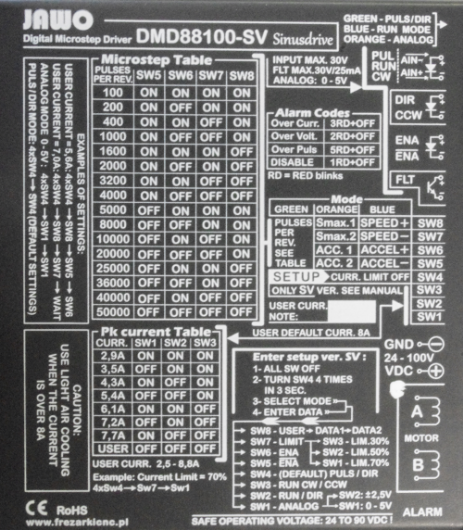

Parametry elektryczne DMD88100-SV
zakres napięcia zasilającego: 24V - 100V
maksymalny prąd wyjściowy: 8,8A
częstotliwość kluczowania: 20KHz
maks. częstotiwośc wejścia PULS: 300KHz
na życzenie opcja 1MHz
